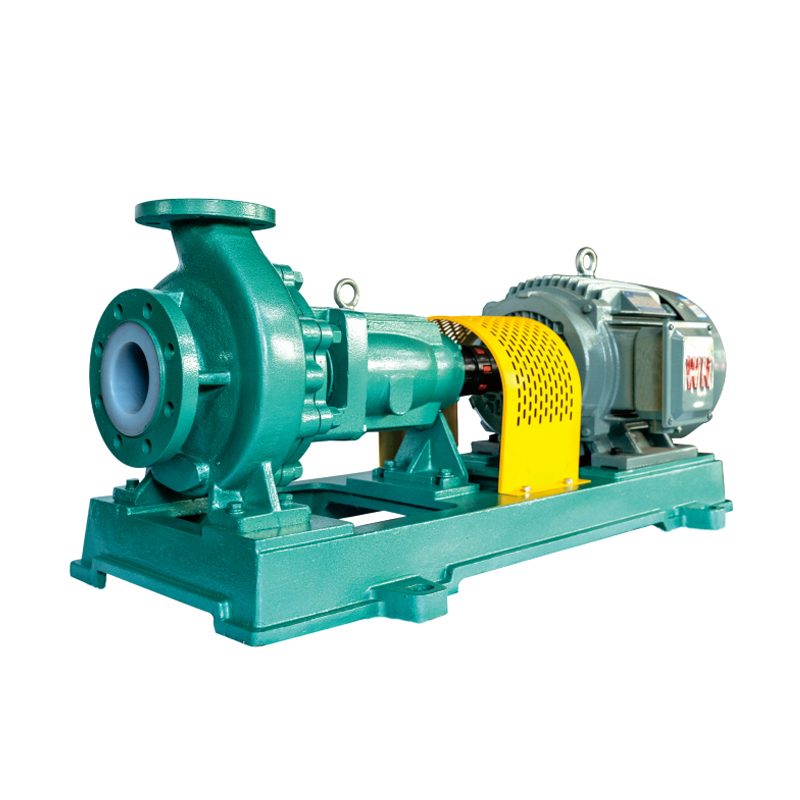

IHF مضخة طرد مركزي كيميائية ذات مرحلة واحدة وبطانة شفط واحدة
  • IHF مضخة طرد مركزي كيميائية ذات مرحلة واحدة وبطانة شفط واحدة

IHF مضخة طرد مركزي كيميائية ذات مرحلة واحدة وبطانة شفط واحدة

تم تصميم وتصنيع مضخة الطرد المركزي الكيميائية المصنوعة من سبائك الفلوروبلاستيك أحادية المرحلة من سلسلة IHF (مضخة الطرد المركزي IHF) وفقًا للمعايير الدولية، حيث تدمج تكنولوجيا المضخات غير المعدنية المتطورة. يتكون غلاف المضخة من غلاف معدني مبطن ببروبيلين البيرفلوروإيثيلين (F46). يتميز غطاء المضخة والمكره وغطاء العمود بإدخالات معدنية مغلفة بالفلوروبلاستيك من خلال طريقة التلبيد والضغط. تم تصميم الختم الميكانيكي للمنفاخ الخارجي بحلقة ثابتة مصنوعة من سيراميك الألومينا بنسبة 99.9% (أو كربيد السيليكون) وحلقة دوارة مصنوعة من مادة حشو PTFE، مما يضمن مقاومة ممتازة للتآكل والتآكل وأداء ختم فائق.

يتم تعزيز كل من مدخل المضخة ومنفذه مع الصلب المصبوب لتحسين مقاومة الضغط. تحظى مضخة الطرد المركزي IHF بتقدير كبير في الاستخدام العملي لتآكلها الممتاز ومقاومة التآكل ، والتسامح في درجات الحرارة العالية ، والمتانة ، والقوة الميكانيكية العالية ، والتشغيل السلس. تتميز المضخة بهيكل مصمم جيدًا يعزز الختم الموثوق به ، وصيانة سهلة ، وحياة طويلة للخدمة ، مع تقليل وقت التوقف عن العمل وتقليل الخبرة التقنية المطلوبة لصيانة الصيانة.

تم تصنيعها وفقًا لمعايير ISO2858 و HG/T3183 ، وتتوافق أبعاد واجهة هذه المضخة مع نماذج المضخة الكيميائية الأخرى مثل IH و CZ ، وأكثر من ذلك ، مما يضمن التوافق ، والكفاءة العالية ، والحد الأدنى من الاهتزاز.

تستخدم مضخات الطرد المركزي لسلسلة IHF على نطاق واسع في مختلف الصناعات ، بما في ذلك المستحضرات الصيدلانية الحيوية ، والبتروكيماويات ، ومعادن التعدين ، وطباعة النسيج والصباغة ، وتوليد الطاقة ، ومعالجة الأغذية ، وصنع الورق ، وعلاج الصرف الصحي ، ومعالجة غازات المداخن ، والطاقة الجديدة ، ومواد جديدة.

تتميز مضخات سلسلة IHF عادةً بختم ميكانيكي خارجي واحد WB2. تتميز حلقة الختم الميكانيكية للسيليكون بالكربيد خفيفة الوزن ولها معامل منخفض من التوسع الحراري ، والصلابة العالية ، وقوة درجات الحرارة العالية الممتازة ، والاستقرار الأبعاد الجيدة في درجات حرارة مرتفعة ، ومقاومة قوية للتآكل ، ومعامل المرونة العالية ، وحياة موسعة.

تتوفر خيارات التخصيص لمضخات سلسلة IHF ، ويمكن تصميم الختم الميكانيكي لتلبية المتطلبات المحددة لظروف العمل المختلفة. للتعامل مع الوسائط المسببة للتآكل مع التبلور أو الجزيئات الصلبة ، يمكن اختيار ختم ميكانيكي مزدوج مع تدفق الماء.

تستخدم مكونات صندوق الحمل لمضخات IHF تزييت الشحوم ، ومنع تسرب الزيت ، وتحمل الانزلاق ، وارتفاع درجة الحرارة المفرطة ، والتلف.

يجعل الهيكل البسيط لمضخات سلسلة IHF الصيانة مباشرة ، مما يقلل بشكل كبير من المهارات التقنية اللازمة من موظفي الصيانة وتبسيط التفكيك والإصلاح.

التطبيقات:
مجالات الاستخدام: يتم استخدام مضخة الطرد المركزي IHF على نطاق واسع في مختلف الصناعات ، بما في ذلك حماية البيئة والبترول والمواد الكيميائية والغذاء والمستحضرات الصدرية الحيوية وتوليد الطاقة والمعادن والفضاء والمزيد. وهي مناسبة بشكل خاص للتطبيقات في المصافي ، ونباتات الإيثيلين ، ومحطات معالجة الغاز الطبيعي ، والنباتات الكيميائية ، والمصانع الصيدلانية ، ومحطات الوقود النووي ، ومحطات الطاقة النووية ، وغيرها من القطاعات الصناعية.

تطبيقات المنتج: تم إثبات أن تآكل وارتداء المقاومة لمضخة الطرد المركزي IHF من خلال الاستخدام العملي الواسع. تشمل بعض التطبيقات الرئيسية:

نقل وسائل الإعلام المسببة للتآكل في الإنتاج الكيميائي.

معالجة مياه الصرف الكلور وإضافة الحمض في عمليات الصودا الكاوية الغشائية (تستخدم على نطاق واسع في نباتات الصودا الكاوية للأغشية الأيونية).

نقل المنحل بالكهرباء في صهر المعادن غير الحديدية.

عمليات غسل الأحماض في تصنيع السيارات.

الأدوية ، البتروكيماويات ، السلطة ، الطلاء الكهربائي ، الصباغة ، مبيدات الآفات ، صناعة الورق ، الغذاء ، وصناعات النسيج.

النقل على المدى الطويل من حمض الكبريتيك المركّز ، حمض الهيدروكلوريك ، حمض الهيدروفلوريك ، حمض النيتريك ، ريجا أكوا ، القلويات القوية ، المواد المؤكسدة القوية ، المذيبات العضوية ، عوامل تقليل ، وغيرها من الوسائط المتآكل للغاية في درجات حرارة تتراوح من -20 درجة مئوية إلى 150 درجة مئوية دون أي ضرر. هذا يجعلها واحدة من الخيارات الأكثر شعبية للمستخدمين في مثل هذه الصناعات.

مواد:
تم تصميم غلاف المضخة من قشرة معدنية مبطنة مع بروبيلين بيرفيلوروي إيثيلين (F46 ، PFA) ، بينما يتم صنع غطاء المضخة ومكره من خلال إدراج المعادن مع الفلوروبتيك من خلال عملية تلبيس وضغط. يتم استخدام الختم الميكانيكي الخارجي المتقدم للعمود ، مع الحلقة الثابتة المصنوعة من السيراميك من الألومينا (أو كربيد السيليكون) ، والخاتم الدوار المصنوع من مادة حشو PTFE ، مما يوفر تآكلًا فائقًا ومقاومة للتآكل. يتم تعزيز المدخل والمخرج مع الصلب المصبوب ، مما يعزز بشكل كبير من تحمل المضخة مع كل من درجة الحرارة والضغط. إذا لزم الأمر ، تتوفر التصميمات المخصصة وخيارات التصنيع لتلبية شروط تشغيلية محددة.

احصل على عرض أسعار
السابق：FSB مضخة الطرد المركزي سبائك البلاستيك الفلور
التالي：لا يوجد مقال تالي
  • وصف
  • اتصل بنا

حقول التطبيق
الطب البيولوجي ، البتروكيماويات ، التعدين ، المعادن ، طباعة النسيج والصباغة ، الكهرباء ، الغذاء ، صنع الورق ، الطلاء الكهربائي ، معالجة مياه الصرف الصحي ، المداخن
معالجة الغاز ، والطاقة الجديدة ، والمواد الجديدة ، وغيرها من الصناعات.

استخدام استخدام
تنقل تركيزات مختلفة من حمض الكبريتيك ، حمض الهيدروكلوريك ، حامض النيتريك ، ريجيا أكوا ، حمض الهيدروفلوريك ، القلويات القوية ، المؤكسدة القوية ، المتوسطة المختارة ، والمتوسطة المتآكلة القوية مثل أيون الكلور. يمكن أن تكون مقاومة لجميع الفولاذ المقاوم للصدأ لمقاومة وسط التآكل ، بدلاً من سبيكة التيتانيوم باهظة الثمن ، والمال.

تعليمات التصميم
IHF أحادي المرحلة أحادية المرحلة مرحلة واحدة هي مضخة الطرد المركزي البلاستيكي الفلوري الأفق ، وفقًا للمعايير الدولية ومدمجة مع عملية تصميم وتصنيع المضخة غير المعدنية. يتبنى جسم المضخة رسوم بطانة القشرة المعدنية (F46 ، PFA) ، غطاء المضخة ، المكره ، وأكمام العمود من البلاستيك الفلوري مع إدراج المعادن الاستعانة بمصادر خارجية كاملة القمع وتصبح ختم رمح مثبت على الختم الميكانيكي المتقدم من الختم المتقدم ، واختيار سليمة ثابتة 99.9 ٪ من ألومينا أو سيليكون من السيليكون. تعتمد استيراد وتصدير المضخة على تعزيز الصلب المصبوب ، من أجل تعزيز الضغط اللطيف على أداء المضخة. يوضح الاستخدام العملي أن المضخة لديها مقاومة للتآكل ، ومقاومة التآكل ، ومقاومة درجات الحرارة العالية ، وليس الشيخوخة ، والقوة الميكانيكية العالية ، والتشغيل السلس ، والهيكل المعقول ، والأداء المتقدم ، والمختومة موثوقة ، وصيانة تفكيك سهلة ، وعمر الخدمة الطويلة. .

رقم الموديل سعة التدفق (M³/H) رأس المضخة (م) طاقة المحرك (KW) السرعة الدوارة (r/min) كفاءة (٪) NPSHr  (م) قطر (مم)
مدخل مَنفَذ
IHF40-25-125 4 23 1.5 2900 32 2.5 40 25
6 20
8 18.5
2 5.5 0.55 1450 28 2.5
3 5
4 4.5
IHF40-25-160 4 34 2.2 2900 30 3
6 32
8 28
2 9 0.55 1450 24 3
3 8
4 7
IHF40-25-200 4 52 4 2900 26 3
6 50
8 48
2 13.5 0.75 1450 22 3
3 12.5
4 12
IHF40-25-250 4 82 7.5 2900 22 4.5 40 25
6 80
8 78
2 20.5 1.5 1450 20 4.5
3 20
4 19.5
IHF50-32-125 10 23 2.2 2900 51 3 50 32
12.5 20
15 18.5
5 5.5 0.55 1450 46 3
6.3 5
8 4.5
IHF50-32-160 10 34 4 2900 41 3
12.5 32
15 28
5 9 0.55 1450 37 3
6.3 8
8 7
IHF50-32-200 8 52 7.5 2900 36 3
12.5 50
17 48
5 13.5 1.1 1450 30 3
6.3 12.5
8 12
IHF50-32-250 10 82 15 2900 30 4.5
12.5 80
15 78
5 20.5 1.5 1450 26 4.5
6.3 20
8 19.5
IHF65-50-125 15 23 3 2950 58 3.5 65 50
25 20
30 18.5
7.5 5.5 0.55 1450 52 3.5
12.5 5
15 4.5

رقم الموديل سعة التدفق (M³/H) رأس المضخة (م) طاقة المحرك (KW) السرعة الدوارة (ص/دقيقة) كفاءة (٪) NPSHr (م) قطر (مم)
مدخل مَنفَذ
IHF65-50-160 15 34 5.5 2900 50 3.5 65 50
25 32
30 28
7.5 9 1.1 1450 45 3.5
12.5 8
15 7
IHF65-40-200 15 52 11 2900 46 3.5 40
25 50
30 48
7.5 13.5 1.5 1450 40 3.5
12.5 12.5
15 12
IHF65-40-250 15 82 18.5 2900 43 3.5
25 80
30 78
7.5 20.5 3 1450 39 3.5
12.5 20
15 19.5
IHF80-65-125 40 23 7.5 2900 48 4 80 65
50 20
60 18.5
15 5.5 1.1 1450 43 4
25 5
30 4.5
IHF80-65-160 40 34 11 2900 61 4
50 32
60 28
15 9 1.5 1450 56 4
25 8
30 7
IHF80-50-200 35 52 15 2900 63 4 50
50 50
60 48
15 13.5 2.2 1450 57 4
25 12.5
30 12
IHF80-50-250 35 80 30 2900 49 4.5 80 50
50 78
60 76
15 20.5 5.5 1450 46 4.5
25 20
30 19.5
IHF80-50-315 40 127 45 2900 42 5
50 125
60 120
15 34 11 1450 35 5
25 32
30 30
IHF100-80-125 80 22 15 2900 54 4.5 100 80
100 20
120 18.5
40 5.5 2.2 1450 50 4.5
50 5
60 4.5
IHF100-80-160 80 34 18.5 2900 67 4.5
100 32
120 28
40 9 2.2 1450 63 4.5
50 8
60 7
IHF100-65-200 80 52 30 2900 70 4.5 65
100 50
120 48
40 13.5 5.5 1450 66 4.5
50 12.5
60 12
IHF100-65-250 70 82 45 2900 65 5
100 80
120 78
40 20.5 7.5 1450 62 5
50 20
60 19.5

رقم الموديل سعة التدفق (M³/H) رأس المضخة (م) طاقة المحرك (KW) السرعة الدوارة (ص/دقيقة) كفاءة (٪) NPSHr  (م) قطر (مم)
مدخل مَنفَذ
IHF100-65-315 70 127 75 2900 50 5.2 100 65
100 125
120 123
40 34 15 1450 46 5.2
50 32
60 30
IHF125-100-160 130 34 30 2900 61 5 125 100
150 32
170 28
65 9 4 1450 56 5
75 8
85 7
IHF125-100-200 130 52 45 2900 63 5 100
150 50
170 48
65 13.5 11 1450 55 5
75 12.5
85 12
IHF125-100-280 150 102 110 2900 60 6
200 100
240 96
80 27 18.5 1450 56 6
100 25
120 23
IHF125-100-315 80 34 18.5 1450 60 5.5
100 32
120 30
IHF125-100-400 80 53 30 1450 65 6 125 100
100 50
120 48
IHF150-125-250 150 20.5 22 1450 60 5 150 125
200 20
240 18
IHF150-125-315 150 34 30 1450 70 5.5 150 125
200 32
240 30
IHF150-125-400 150 52 55 1450 65
200 50
240 48
IHF200-150-250 250 21 45 1450 58 6 200 150
400 20
480 18
IHF200-150-315 250 34 75 1450 60 6
400 32
480 30
IHF200-150-400 250 52 90 1450 67 6.5
400 50
480 48
IHF250-200-315 400 34 90 1450 75 6.5 250 200
600 32
700 28
IHF250-200-400 400 53 132 1450 68 6.5
600 50
700 47
IHF300-250-315 800 34 160 1450 80 7 300 250
950 32
1100 30
IHF300-250-400 800 53 185 1450 77 7
980 50
1100 47
IHF400-350-600 2000 32 355 980 65 6 400 350
IHF550-500-800 3600 36 710 750 65 5 550 500

ظروف العمل

قطر المضخة 25mm - 400mm
درجة حرارة العمل - 20 ℃ - 180 ℃
نطاق سعة التدفق 1.6M³/H - 2600M³/H.
نطاق رأس المضخة 5m - 130m
نطاق المواد بطانة FEP (F46) ، PFA
معيار مصمم GB/T9969 、 ISO5828
