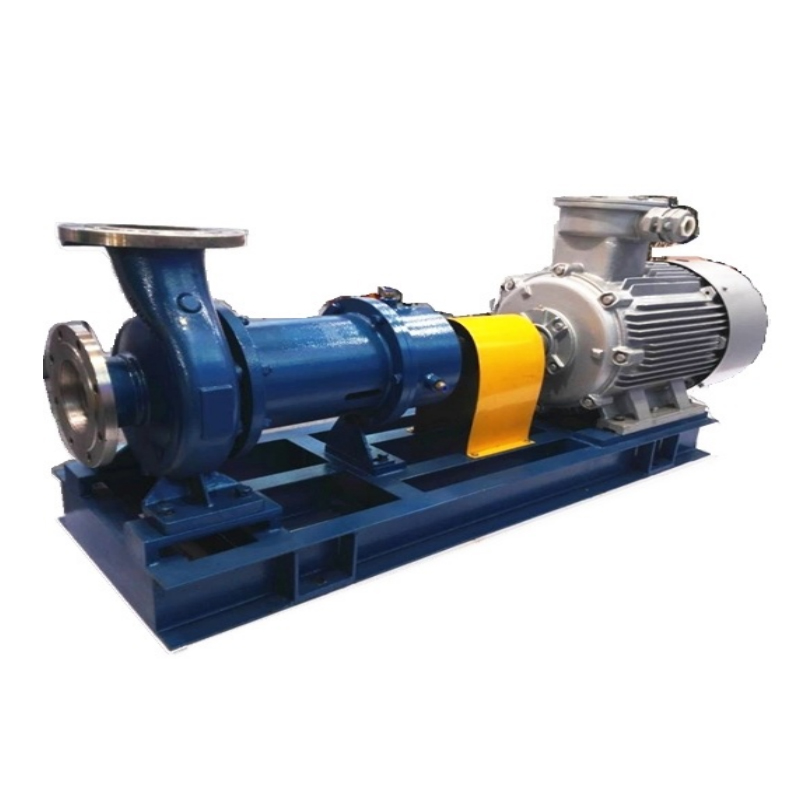

NMQL مضخة مغناطيسية من الفولاذ المقاوم للصدأ
  • NMQL مضخة مغناطيسية من الفولاذ المقاوم للصدأ

NMQL مضخة مغناطيسية من الفولاذ المقاوم للصدأ

مضخة الطرد المركزي ذات الدفع المغناطيسي المزدوج المعزول من نوع NMLEW (المعروفة أيضًا باسم مضخة NMLEW المغناطيسية) ومضخة الطرد المركزي ذات الدفع المغناطيسي الثلاثي المعزول من نوع NMLSW (المشار إليها باسم مضخة NMLSW المغناطيسية) عبارة عن مضخات مصممة حديثًا ومختومة بالكامل ومقاومة للتآكل تم تطويرها استجابة لطلب السوق وتقنيات المضخات المغناطيسية الحالية. تتكون هذه المضخات بشكل أساسي من محرك كهربائي، ووصلة مغناطيسية، ومضخة طرد مركزي معزولة مقاومة للتآكل. يتم نقل الطاقة من خلال الاقتران المغناطيسي، مما يمنع التسرب. السمة المميزة لهذه المضخات هي عدم وجود اتصال مادي عندما يقوم المحرك الكهربائي بتدوير المغناطيس الخارجي للمحرك المغناطيسي. تمر الخطوط المغناطيسية عبر الفجوة وجلبة العزل، مما يؤثر على المغناطيس الداخلي، مما يتسبب في دوران عمود المضخة في انسجام مع المحرك، ونقل عزم الدوران بشكل فعال دون اتصال مباشر. نظرًا لأن السائل محصور داخل غلاف العزل الثابت عند مدخل عمود المضخة، فلا توجد أختام ديناميكية، وبالتالي منع مشكلات التسرب الشائعة التي تواجهها صناعات البترول والمواد الكيميائية، مما يضمن التشغيل الخالي تمامًا من التسرب.

تم تصميم هذه النماذج وفقًا لمعايير ISO2858 وHG/T2730، مع أبعاد واجهة متوافقة مع استبدال نماذج المضخات الكيميائية الأخرى مثل IH وCZ. توفر المضخات قابلية تبادل ممتازة وكفاءة عالية واهتزازًا منخفضًا.

تستخدم المضخة المغناطيسية المصنوعة من الفولاذ المقاوم للصدأ عالية المغناطيسية ذات العزل المزدوج من سلسلة NMLEW مادة الكوبالت عالية الحرارة لكل من المغناطيسات الداخلية والخارجية، مما يوفر كفاءة مغناطيسية عالية وحساسية لدرجات الحرارة المنخفضة. تم تجهيز غلاف المضخة وغطاءها بطبقة عازلة إضافية، مصممة خصيصًا للتعامل مع الوسائط المعرضة للتبلور والتي تتطلب العزل. بالنسبة للوسائط ذات درجة الحرارة العالية التي تتجاوز 200°C، يتم استخدام حشية جرح معدنية (تسمى NMLEWD) للإغلاق.

تعتمد المضخة المغناطيسية المصنوعة من الفولاذ المقاوم للصدأ ثلاثية العزل من سلسلة NMLSW على سلسلة NMLEW، مع طبقات عزل إضافية على الغلاف والغطاء وجلبة العزل، مما يجعلها مناسبة للوسائط التي تميل إلى التبلور. بالنسبة للتطبيقات ذات درجات الحرارة العالية التي تزيد عن 200°C، يتم استخدام حشية الجرح المعدنية (المعينة NMLSWD) للإغلاق.

يعمل التصميم المعياري على تبسيط عملية التفكيك والصيانة، مما يقلل بشكل كبير من الخبرة المطلوبة من موظفي الصيانة. بالإضافة إلى ذلك، يمكن تجهيز المضخة بأجهزة حماية من التشغيل الجاف ومراقبة درجة الحرارة بناءً على احتياجات المستخدم، مما يمنع بشكل فعال الأضرار الناجمة عن التشغيل الجاف.

تضمن هذه المضخة تشغيلًا خاليًا تمامًا من التسرب، مما يوفر حلاً موثوقًا لمشاكل التسرب الشائعة في المضخات المغلقة، وهي البديل الأمثل للمضخات المحمية.

التطبيقات: مجالات الاستخدام: حماية البيئة، والبترول، والمواد الكيميائية، وصناعة الأغذية، والمستحضرات الصيدلانية الحيوية، وتوليد الطاقة، والمعادن، والفضاء، والمزيد، بما في ذلك المصافي، ومصانع الإيثيلين، ومصانع معالجة الغاز الطبيعي، والمصانع الكيميائية، والمرافق الصيدلانية، ومحطات الوقود النووي، ومحطات الطاقة النووية.

العمليات: مناسبة للسوائل النظيفة والقابلة للاشتعال والمتفجرة والمتطايرة والسامة والثمينة وغيرها من الوسائط التي تتطلب منع التسرب ولا يمكنها تحمل التلوث الناتج عن الأختام.

المواد: يمكن تصنيع مكونات تدفق المضخة من مجموعة من المواد المقاومة للتآكل مثل 304، 304L، 302، 321، 316، 316L، 904، وسبائك التيتانيوم، والسبائك القائمة على النيكل، والمزيد، اعتمادًا على ظروف التشغيل المحددة ومتطلبات المستخدم. يمكن إجراء تصميمات مخصصة لتلبية الاحتياجات الخاصة بناءً على ظروف التشغيل.

احصل على عرض أسعار
السابق：NMQ-W مضخة مغناطيسية للحفاظ على الحرارة من الفولاذ المقاوم للصدأ
التالي：NMQ مضخة مغناطيسية من الفولاذ المقاوم للصدأ مقترنة مباشرة
  • وصف
  • اتصل بنا
رقم الموديل سعة التدفق (M³/H) رأس المضخة (م) NPSHr (م) كفاءة (٪)

طاقة العمود

 (KW)		 طاقة المحرك (KW)

سرعة الدوران (r/min)

 قطر (مم) الوزن (كجم)
مدخل مَنفَذ رأس المضخة آلة كاملة
NMQL32-20-125 2 22 2.5 23 0.53 1.5 2900 32 20 35 56
3.2 20 0.77
5.5 18.5 1.23
1 5.4 1.5 23 0.07 0.55 1450 50
1.6 5 0.1
2.5 4.6 0.14
NMQL32-20-160 2 34 2.5 24 0.79 2.2 2900 32 20 45 70
3.2 32 1.19
5.5 28 1.78
1 8.5 1.5 22 0.1 0.55 1450 60
1.6 5 0.09
2.5 7.5 0.24
NMQL40-25-125 4 22 2.5 30 1.11 2.2 2900 40 25 40 65
6.3 20 1.59
8 18.5 1.37
2 5.5 1.5 28 0.11 0.55 1450 55
3 5 0.15
4 4.5 0.18
NMQL40-25-160 4 34 2.5 30 1.26 3 2900 40 25 62 95
6.3 32 1.87
8 28 2.07
2 9 1.5 25 0.2 0.55 1450 77
3 8 0.27
4 7 0.31
NMQL40-25-200 4 52 2.5 23 2.51 5.5 2900 40 25 75 138
6.3 50 3.8
8 48 4.64
2 13 1.5 28 0.26 1.1 1450 98
3 12.5 0.37
4 12 0.48
NMQL50-32-125 8 22 2 51 0.96 3 2900 50 32 60 93
12.5 20 1.36
15 18 1.47
4 5.5 2 42 0.15 0.55 1450 75
6.3 5 0.21
7.5 4.5 0.22
NMQL50-32-160 8 34 2 47 1.61 4 2900 50 32 68
12.5 32 2.36 113
15 28 2.48
4 8.5 40 0.24 0.55 1450
6.3 5 2 0.22 83
7.5 7 0.36
NMQL50-32-200 8 52 2 40 2.89 7.5 2900 50 32 72 142
12.5 50 4.34
15 48 5
4 13 2 30 0.48 1.1 1450 95
6.3 12.5 0.73
7.5 12 0.83
NMQL50-32-250 8 82 2 25 7.29 18.5 2900 50 32 85 220
12.5 80 11.11
15 78 13
4 20.5 2 28 0.81 2.2 1450 118
6.3 20 1.25
7.5 19.5 1.45

رقم الموديل سعة التدفق (M³/H) رأس المضخة (م) NPSHr  (م) كفاءة (٪)

طاقة العمود

 (KW)		 طاقة المحرك (KW) سرعة الدوران (r/min) قطر (مم) الوزن (كجم)
مدخل مَنفَذ رأس المضخة آلة كاملة
NMQL65-50-125 15 23 2 56 1.71 4 2900 65 50 65 110
25 20 2.48
30 18 2.68
7.5 5.5 2 58 0.20 0.55 1450 80
12.5 5 0.30
15 4.5 0.32
NMQL65-50-160 15 34 2 45 2.53 5.5 2900 65 50 73 136
25 32 3.97
30 30 4.46
7.5 8.5 2 50 0.35 1.1 1450 96
12.5 8 0.56
15 7.5 0.63
NMQL65-40-200 15 52 2 48 4.51 11 2900 65 40 86 196
25 50 7.23
30 48 8.33
7.5 13 2 42 0.64 1.5 1450 111
12.5 12.5 1.03
15 12 1.19
NMQL65-40-250 15 82 2.5 38 8.99 22 2900 65 40 95 260
25 80 14.62
30 78 17.11
7.5 20.5 2 43 0.99 1.5 1450 120
12.5 20 1.61
15 19.5 1.89
NMQL65-40-315 15 127 2.5 36 14.70 37 2900 65 40 120 350
25 125 24.11
30 123 28.47
7.5 34 2.5 32 2.21 5.5 1450 185
12.5 32 3.47
15 30 3.91
NMQL80-65-125 40 23 3 48 5.32 7.5 2900 80 65 72 142
50 20 5.79
60 18 6.25
20 5.5 2.5 58 0.53 1.1 1450 95
25 5 0.60
30 4.5 0.65
NMQL80-65-160 40 34 3.5 58 6.51 11 2900 80 65 87 197
50 32 7.66
60 28 8.05
20 8.5 2.5 58 0.81 1.5 1450 112
25 8 2.5 0.96
30 7 3 1.01
NMQL80-50-200 40 52 3.5 60 9.63 18.5 2900 80 50 105 240
50 50 11.57
60 48 13.33
20 13 3 50 1.44 3 1450 140
25 12.5 1.74
30 12 2.00
NMQL80-50-250 40 82 3.5 48 18.98 37 2900 80 50 116 346
50 80 23.15
60 78 27.08
20 20.5 3 51 2.23 5.5 1450 181
25 20 2.72
30 19.5 3.19
NMQL80-50-315 40 127 4 48 29.40 45 2900 80 50 135 415
50 125 36.17
60 123 42.71
20 34 4 38 4.97 11 1450 253
25 32 5.85
30 30 6.58
NMQL100-80-125 80 22 4.5 65 7.52 11 2900 100 80 72 182
100 20 8.55
120 18 9.23
40 5.2 4.5 64 0.90 1.5 1450 97
50 5 1.09
60 4 1.04
NMQL100-80-160 80 34 4.5 65 11.62 18.5 2900 100 80 86 221
100 32 13.68
120 28 14.36
40 9 4.5 67 1.49 2.2 1450 119
50 8 1.66
60 7 1.74
NMQL100-65-200 80 52 4.5 63 18.34 30 2900 100 65 98 316
100 50 22.05
120 48 25.40
40 13.5 4.5 68 2.21 5.5 1450 163
50 12.5 2.55
60 12 2.94
NMQL100-65-250 80 82 4.5 52 35.04 55 2900 100 65 125 490
100 80 42.74
120 78 50.00
40 20.5 4.5 62 3.67 7.5 1450 201
50 20 4.48
60 19.5 5.24

رقم الموديل سعة التدفق (M³/H) رأس المضخة (م) NPSHr  (م) كفاءة (٪) طاقة العمود (KW) طاقة المحرك (KW) سرعة الدوران (r/min) قطر (مم) الوزن (كجم)
مدخل مَنفَذ رأس المضخة آلة كاملة
NMQL100-65-315 80 127 4.5 50 56.44 90 2900 100 65 145 710
100 125 69.44
120 123 82.00
40 34 4.5 48 7.87 11 1450 263
50 32 9.26
60 30 10.42
NMQL25-100-200 150 52 5 57 38.01 75 2900 125 100 86 581
200 50 48.73
240 48 56.14
80 13.5 5 71 4.23 11 1450 204
100 12.5 4.89
120 12 5.63
NMQL125-100-250 150 82 5 68 50.25 90 2900 125 100 95 660
200 80 65.36
240 78 76.47
80 20.5 5 72 6.33 15 1450 227
100 20 7.72
120 19.5 9.03
NMQL125-100-315 150 127 5 58 91.24 160 2900 125 100 120 1175
200 125 119.73
240 123 141.38
80 34 5 69 10.95 18.5 1450 284
100 32 12.88
120 30 14.49
NMQL125-100-400 80 53 5 55 21.41 37 1450 125 100 135 420
100 50 25.25
120 48 29.09
NMQL150-125-250 150 20.5 6 60 14.24 22 1450 150 125 130 312
200 20 18.52
240 19.5 21.67
NMQL150-125-315 150 34 6 63 22.49 37 1450 150 125 142 427
200 32 28.22
240 30 31.75
NMQL150-125-400 150 52 7 62 34.95 55 1450 150 125 168 556
200 50 44.80
240 48 51.61
NMQL200-150-250 250 20.5 7 65 21.90 45 1450 200 150 152 442
400 20 34.19
480 19.5 40.00
NMQL200-150-315 250 34 7 67 35.24 75 1450 200 150 218 728
400 32 53.07
480 30 59.70
NMQL200-150-400 250 52 7 66 54.71 110 1450 200 150 286 892
400 50 84.18
480 48 96.97
