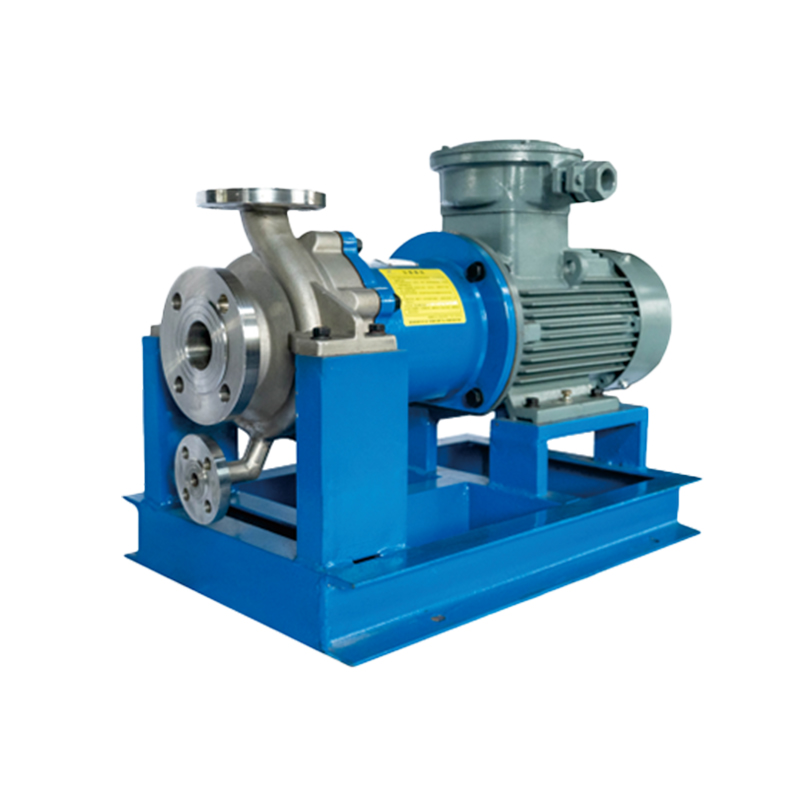

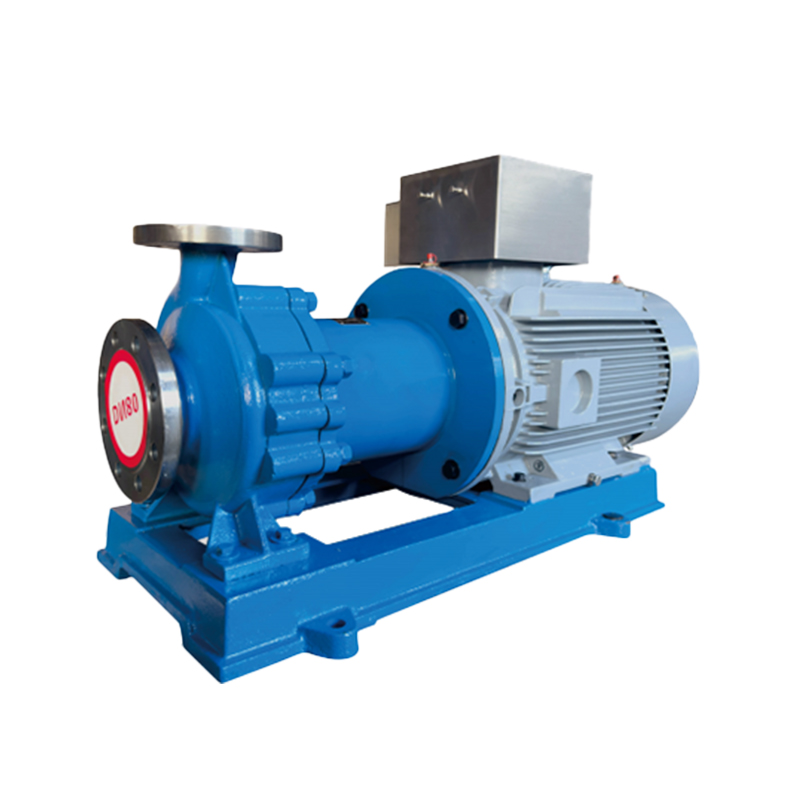

NMQ مضخة مغناطيسية من الفولاذ المقاوم للصدأ مقترنة مباشرة
  • NMQ مضخة مغناطيسية من الفولاذ المقاوم للصدأ مقترنة مباشرة
  • NMQ مضخة مغناطيسية من الفولاذ المقاوم للصدأ مقترنة مباشرة

NMQ مضخة مغناطيسية من الفولاذ المقاوم للصدأ مقترنة مباشرة

مضخة الطرد المركزي ذات المحرك المغناطيسي من سلسلة NMQ (المشار إليها باسم مضخة NMQ المغناطيسية) هي نوع جديد من المضخات المقاومة للتسرب والتآكل تمامًا والتي طورتها شركتنا بناءً على متطلبات المستخدم والسوق الحالية، بناءً على المضخات المغناطيسية الموجودة في السوق. يتكون بشكل أساسي من محرك ومقرن مغناطيسي ومضخة طرد مركزي مقاومة للتآكل، مع نقل الطاقة عبر المقرن المغناطيسي، مما يضمن عدم حدوث تسرب. الميزة الرئيسية هي أنه عندما يقوم المحرك بتشغيل الفولاذ المغناطيسي الخارجي لوحدة القيادة المغناطيسية للتدوير، يمر المجال المغناطيسي عبر الفجوة وجلبة العزل، مما يعمل على الفولاذ المغناطيسي الداخلي، مما يتسبب في دوران عمود المضخة بشكل متزامن مع المحرك، نقل عزم الدوران دون اتصال. في نهاية مدخل الطاقة لعمود المضخة، يتم غلق السائل داخل غلاف العزل الثابت، مما يلغي الحاجة إلى الأختام الديناميكية، وبالتالي منع مشاكل التسرب الشائعة في صناعة البتروكيماويات وتحقيق منع التسرب الكامل.

تم تصميم أبعاد واجهة المضخة وفقًا لمعايير ISO2858 وHG/T2730، وهي متوافقة مع استبدال المضخات الكيميائية مثل IH وCZ، مما يوفر قابلية تبادل جيدة وكفاءة عالية واهتزازًا منخفضًا.

المغناطيس الداخلي والخارجي مصنوع من مواد مغناطيسية دائمة من حديد النيوديميوم والبورون أو كوبالت السماريوم، مما يوفر كفاءة مغناطيسية عالية ومقاومة قوية لدرجات الحرارة العالية.

يمكن تصميم المضخة في كل من تكوينات الاقتران المباشر والانقسام وفقًا للمتطلبات الفنية، مع توفر أجهزة عزل لوسائط التبلور.

يعتبر الهيكل المعياري سهل التفكيك والصيانة، مما يقلل بشكل كبير من المتطلبات المهنية لموظفي الصيانة.

يمكن تكوين أجهزة الحماية من التشغيل الجاف وفقًا لمتطلبات المستخدم لمنع الأضرار الناجمة عن التشغيل الجاف.

تعمل المضخة مع منع التسرب المطلق، مما يحل تمامًا مشكلات التسرب الشائعة في المضخات المغلقة، مما يجعلها البديل الأفضل للمضخات المحمية.

التطبيقات:

المجالات المطبقة: حماية البيئة، البتروكيماويات، الأغذية، المستحضرات الصيدلانية الحيوية، توليد الطاقة، المعادن، الطيران، وغيرها من الصناعات، مثل المصافي، مصانع الإيثيلين، مصانع معالجة الغاز الطبيعي، المصانع الكيماوية المختلفة، مصانع الأدوية، محطات الوقود النووي، محطات الطاقة النووية، إلخ.

العمليات المطبقة: السوائل النظيفة والقابلة للاشتعال والمتفجرة والمتطايرة والسامة والثمينة وغيرها من الوسائط التي تتطلب منع التسرب، حيث لا يُسمح بتلوث الوسط بالأختام.

المواد: يمكن تصنيع مكونات تدفق المضخة من مواد مختلفة مقاومة للتآكل بناءً على ظروف التشغيل ومتطلبات المستخدم، مثل 304، 304L، 302، 321، 316، 316L، 904، سبائك التيتانيوم، السبائك القائمة على النيكل، إلخ. لتلبية الاحتياجات الخاصة، يمكن إجراء تصميمات مخصصة بناءً على ظروف تشغيل محددة.

احصل على عرض أسعار
السابق：NMQL مضخة مغناطيسية من الفولاذ المقاوم للصدأ
التالي：مضخة طرد مركزي ذات محرك مغناطيسي مزدوج العزل من نوع NMLEW
  • وصف
  • اتصل بنا

حقول التطبيق
الطب البيولوجي ، البتروكيماويات ، التعدين ، المعادن ، طباعة النسيج والصباغة ، الكهرباء ، الغذاء ، صنع الورق ، الطلاء الكهربائي ، معالجة مياه الصرف الصحي ، المداخن
معالجة الغاز ، والطاقة الجديدة ، والمواد الجديدة ، وغيرها من الصناعات.

استخدام استخدام
ينطبق على النقل القابل للاشتعال والمتفجر المتقلبة ، السامة والضارة ، القيمة والدرجة العالية. وسيط التنظيف التآكل ؛ مثل أي تركيز من الحمض والقلويات ، الملح ، المذيبات ، مؤكسد قوي ، إلخ.

تعليمات التصميم
NMQ Series المضخة المغناطيسية الفولاذ المقاوم للصدأ هي نوع جديد من المضخة المغناطيسية عالية الكفاءة تحسنت من المضخة المغناطيسية المعدنية القياسية. ال
يتم اعتماد الدائرة المغناطيسية الدولية المشتركة للهدوء ، ويتم تحسين التصميم. يتم زيادة عزم الدوران المغناطيسي بنسبة 15 ٪ تحت نفس
مقاس. يمكن صنع غلاف العزلة من HC276 و TA2 ومواد أخرى ، مما يقلل بشكل كبير من الخسارة الناجمة عن التيارات الدوامة المغناطيسية. ممتاز
يحسن النموذج الهيدروليكي كفاءة الجهاز بأكمله بمقدار 3-8 نقاط مئوية. ويدعمه محامل الانزلاق المزدوج ويعمل بسلاسة. متى
درجة الحرارة أقل
يتم اختيار مقاومة عالية درجة الحرارة من 100 درجة مئوية. يتمتع المنتج بالتوافق العالي والتوحيد والعالمية.

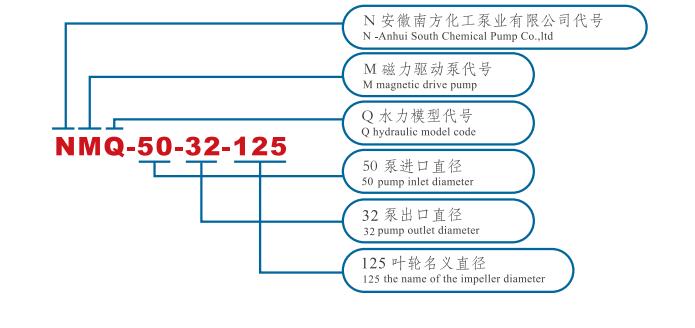

رقم الموديل سعة التدفق (m³/h） رأس المضخة （م） NPSHr  (م) كفاءة (٪)

طاقة العمود

 (KW)		 طاقة المحرك (KW) سرعة الدوران

(r/min)

 قطر (مم)
مدخل مَنفَذ
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50

رقم الموديل سعة التدفق (m³/h) رأس المضخة (م) NPSHr (م) كفاءة (٪) طاقة العمود(KW) طاقة المحرك (KW) السرعة الدوارة (r/min) قطر (مم)
مدخل مَنفَذ
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

ظروف العمل

عيار 20 - 300mm
درجة حرارة التشغيل - 120 ℃ - 320 ℃
نطاق التدفق 3M³/H - 800M³/H.
نطاق الرأس 12.5m - 130m
نطاق المواد 304，304L ， 316L ， 2205/904L ， TA2 ， HC276
التصميم معيار HG/T2730 ， SH/T3148 ， API685
